Hoe gebruik je lijmankers? – Keuzehulp & stappenplan

Lijmankers, ook wel chemische ankers of injectiemortel genoemd, gebruik je voor het stevig bevestigen van draadeinden, bouten en ankerstangen in beton of steen. Ze worden veel toegepast bij hekwerken, balustrades, machines en andere zware constructies. Door de chemische verankering ontstaat een zeer sterke verbinding met hoge trek- en schuifbelasting. Daardoor zijn lijmankers uitermate geschikt voor zware en veilige bevestigingen.

Deze pagina helpt je stap voor stap bij het juiste gebruik van lijmankers en ondersteunt je bij het maken van de juiste keuze. Gebruik onze calculator om te berekenen hoeveel kokers je nodig hebt.

Lijmankers toepassen in beton

Bij massief beton kun je het draadeind of de ankerstangen rechtstreeks in het boorgat verlijmen.

Stappenplan chemische spuitankers

  1. Boor een gat met de juiste diameter (zie tabellen hieronder).
  2. Maak het boorgat volledig stof- en puinvrij met een uitblaaspomp of perslucht. Blaas 2-4 keer vanaf de achterkant van het boorgat.
  3. Borstel het gat 2-4 keer met een staalborstel in een draaiende beweging.
  4. Blaas het boorgat opnieuw minimaal 2-4 keer schoon.
  5. Borstel het gat 2-4 keer met een staalborstel in een draaiende beweging.
  6. Blaas het boorgat opnieuw minimaal 2-4 keer schoon.
  7. Spuit de eerste 10 cm van het chemisch anker op een karton voor een optimale menging van de 2 chemisch anker componenten.
  8. Injecteer het lijmanker vanaf de achterkant van het boorgat en vul circa 2/3.
  9. Breng het stofvrije draadeind met een draaiende beweging aan.
  10. Houd rekening met de uithardingstijd en pas het juiste aandraaimoment toe.
Instructie voor het plaatsen van een chemisch anker

Stappenplan chemische capsules

Chemische capsules worden vooral gebruikt in massief beton en zijn geschikt voor snelle, gecontroleerde montage zonder kitspuit. De capsule bevat exact de juiste hoeveelheid hars en verharder voor één bevestigingspunt.

  1. Boor een gat met de juiste diameter en boordiepte (zie tabellen).
  2. Reinig het boorgat grondig: blaas 2-4 keer uit.
  3. Borstel het gat meerdere keren met een borstel.
  4. Blaas het boorgat opnieuw volledig schoon zodat er geen stof of boorresten achterblijven.
  5. Plaats de chemische capsule volledig in het boorgat.
  6. Breng de ankerstang met een boormachine op de schroefstand in het boorgat, gebruik hiervoor het bijgeleverde hulpstuk. Tijdens het indraaien breekt de capsule en mengen hars en verharder zich automatisch. Draai het draadeind tot de juiste inbouwdiepte.
  7. Laat het volledig met rust.
  8. Houd rekening met de uithardingstijd voordat je het anker belast of aandraait.

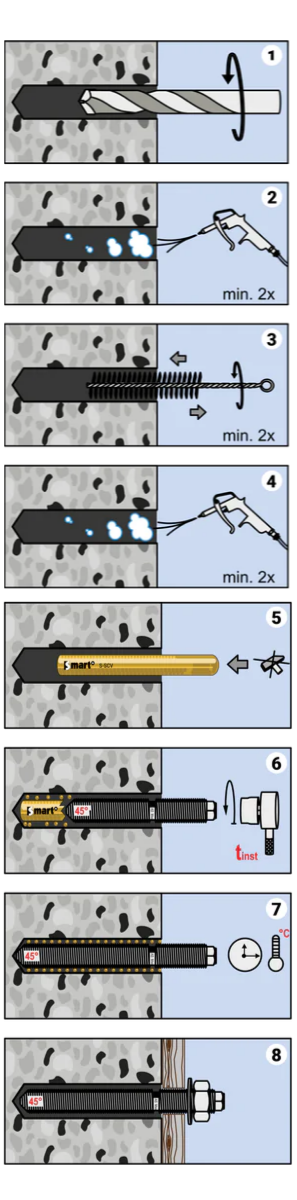

Instructie voor het plaatsen van chemisch capsules

Let op:

  • Chemische capsules zijn alleen geschikt voor massief beton, niet voor holle steen.
  • Gebruik altijd de juiste capsulemaat in combinatie met het bijbehorende draadeind.
  • Belast het anker pas nadat de volledige uithardingstijd is verstreken.

Lijmankers toepassen in holle steen

Bij holle steen gebruik je altijd een zeefhuls. Deze voorkomt dat de injectiemortel wegloopt in de holle ruimtes.

Stappenplan

    1. Boor een gat met de juiste diameter.
    2. Reinig het boorgat grondig zoals bij beton.
    3. Borstel het gat meerdere keren met een borstel.
    4. Plaats de zeefhuls in het boorgat.
    5. Spuit de eerste 10 cm van het chemisch anker op een karton voor een optimale menging van de 2 chemisch anker componenten.
    6. Injecteer het lijmanker vanaf de achterkant van de zeefhuls (ongeveer 2/3 vullen).
    7. Plaats het draadeind met een draaiende beweging.
    8. Houd rekening met de uithardingstijd voordat je volledig belast.

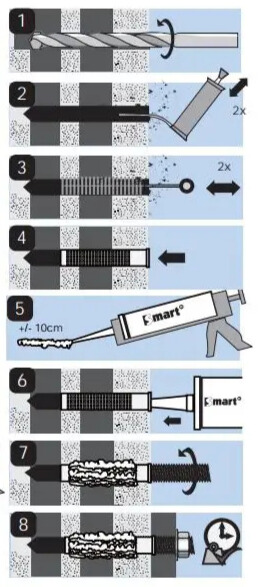

    zeefhuls stappenplan chemisch anker

    Installatiegegevens voor draadeinden in beton

    Welke boordiameter gebruik je?

    Je boort het gat meestal 2 mm groter dan de diameter van het draadeind.

    DraadeindBoordiameter
    M810 mm
    M1012 mm
    M1214 mm
    M1618 mm
    M2024 mm
    M2428 mm

    Hoe diep moet je boren?

    DraadeindBoordiameterMin. effectieve diepteMax. effectieve diepte
    M810 mm60 mm160 mm
    M1012 mm60 mm200 mm
    M1214 mm70 mm240 mm
    M1618 mm80 mm320 mm
    M2024 mm90 mm400 mm
    M2428 mm100 mm480 mm

    Welke staalborstel gebruik je?

    De staalborstel is altijd groter dan het boorgat, zodat het oppervlak goed wordt opgeruwd.

    DraadeindBoorgatDiameter staalborstel
    M810 mm12 mm
    M1012 mm14 mm
    M1214 mm16 mm
    M1416 mm18 mm
    M1620 mm20 / 24 mm

    Wat is de uithardingstijd van een lijmanker?

    De uithardingstijd is afhankelijk van de temperatuur van het basismateriaal en de omgeving. Sommige injectiemortels zijn al te verwerken vanaf -10 °C.

    Temperatuur basismateriaalVerwerkingstijdUithardingstijd
    -10 °C tot -5 °C50 – 125 min240 min*
    -5 °C tot 0 °C40 – 80 min180 min
    0 °C tot 5 °C25 min90 min
    5 °C tot 10 °C17 min70 min
    10 °C tot 20 °C12 min60 min
    20 °C tot 30 °C6 min30 min
    30 °C tot 40 °C3 min20 min

    * Bij lage temperaturen is volledige uitharding na circa 8 uur. De koker moet minimaal 20 °C zijn.

    Wat heb je nodig om met lijmankers te werken?
